अग्नि स्वचालित अलार्म सिस्टम की संरचना और संचालन सिद्धांत

I. अग्नि स्वचालित अलार्म प्रणाली की संरचना

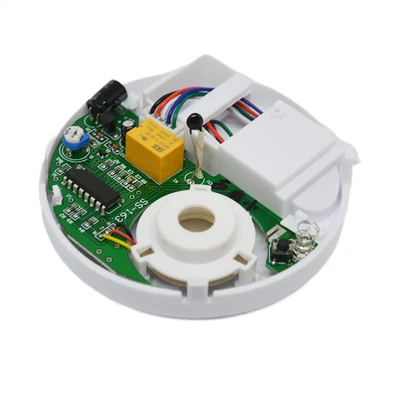

ट्रिगर करने वाले उपकरण: वे उपकरण जो स्वचालित रूप से या मैन्युअल रूप से अग्नि अलार्म सिग्नल उत्पन्न करते हैं, जिनमें तापमान-संवेदनशील, धुआं-संवेदनशील, प्रकाश-संवेदनशील और दहनशील गैस डिटेक्टर शामिल हैं।

फायर अलार्म नियंत्रण इकाई: एक उपकरण जो फायर अलार्म सिग्नल प्राप्त करने, प्रदर्शित करने और प्रसारित करने के साथ-साथ नियंत्रण निर्देश जारी करने में सक्षम है। इसमें फायर अलार्म नियंत्रक, क्षेत्र नियंत्रक और केंद्रीकृत फायर अलार्म नियंत्रण इकाइयाँ शामिल हैं।

4张图片横排





फायर अलार्म उपकरण: ऐसे उपकरण जो परिवेशीय ध्वनि या प्रकाश से भिन्न विशिष्ट अग्नि अलार्म सिग्नल उत्सर्जित करते हैं, जिनमें अग्नि अलार्म घंटियाँ भी शामिल हैं।

फायर लिंकेज नियंत्रण उपकरण: उपकरण, जो ट्रिगरिंग उपकरणों से फायर अलार्म सिग्नल प्राप्त करने पर, स्वचालित रूप से या मैन्युअल रूप से प्रासंगिक अग्निशमन उपकरणों को सक्रिय कर सकता है और उनकी स्थिति प्रदर्शित कर सकता है।

विद्युत आपूर्ति: मुख्य विद्युत स्रोत एक समर्पित अग्निशमन शक्ति स्रोत होना चाहिए, और बैकअप पावर स्रोत में रिचार्जेबल बैटरी का उपयोग किया जाना चाहिए। फायर अलार्म नियंत्रक को बिजली की आपूर्ति करने के अलावा, सिस्टम पावर सिस्टम से संबंधित अग्निशमन नियंत्रण उपकरणों को भी बिजली प्रदान करता है।

द्वितीय. अग्नि स्वचालित अलार्म प्रणाली के संचालन सिद्धांत

यह प्रणाली आग के प्रारंभिक चरण के दौरान उत्पन्न धुएं, गर्मी और प्रकाश विकिरण जैसी भौतिक मात्राओं को तापमान-संवेदनशील, धूम्रपान-संवेदनशील और प्रकाश-संवेदनशील डिटेक्टरों जैसे अग्नि डिटेक्टरों के माध्यम से विद्युत संकेतों में परिवर्तित करने में सक्षम है। फिर ये सिग्नल फायर अलार्म नियंत्रण इकाई को प्रेषित किए जाते हैं, जो एक साथ आग का स्थान प्रदर्शित करता है और आग लगने का समय रिकॉर्ड करता है।

आम तौर पर, अग्नि स्वचालित अलार्म प्रणाली स्वचालित स्प्रिंकलर आग बुझाने की प्रणाली, इनडोर हाइड्रेंट सिस्टम, धुआं रोकथाम और निकास प्रणाली, वेंटिलेशन सिस्टम, एयर कंडीशनिंग सिस्टम, आग दरवाजे, आग शटर, धुआं-अवरुद्ध ऊर्ध्वाधर दीवारों और अन्य संबंधित उपकरणों से जुड़ी होती है। यह संबंधित अग्नि निवारण और अग्निशमन उपकरणों को सक्रिय करने के लिए स्वचालित रूप से या मैन्युअल रूप से आदेश जारी करता है।
