चिकित्सा उपकरणों में पीसीबीए की सिग्नल अखंडता डिजाइन

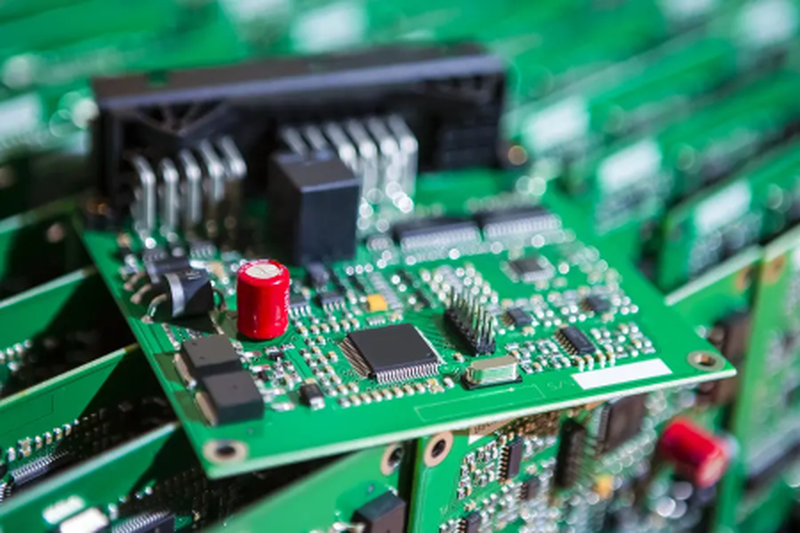

चिकित्सा उपकरण प्रौद्योगिकी की प्रगति के साथ, सटीक सिग्नल ट्रांसमिशन और कुशल डेटा प्रोसेसिंग महत्वपूर्ण हो गई है। ये उपकरण अक्सर महत्वपूर्ण कार्य करते हैं जैसे कि महत्वपूर्ण संकेतों, नैदानिक ​​इमेजिंग और न्यूनतम इनवेसिव सर्जरी की निगरानी करते हुए, इलेक्ट्रॉनिक घटकों की संकेत अखंडता पर उच्च मांगों को रखते हुए। चिकित्सा उपकरणों के मूल के रूप में, PCBA (मुद्रित सर्किट बोर्ड असेंबली) सिग्नल ट्रांसमिशन, डेटा प्रोसेसिंग और पावर मैनेजमेंट के लिए जिम्मेदार है। यह लेख चिकित्सा उपकरणों में PCBA के सिग्नल अखंडता डिजाइन का पता लगाएगा।

I. चिकित्सा उपकरणों में संकेत अखंडता का महत्व

सिग्नल की अखंडता से तात्पर्य है कि ट्रांसमिशन के दौरान मूल तरंग और एक सिग्नल की तीव्रता के रखरखाव, विकृति, शोर या त्रुटियों से परहेज। चिकित्सा उपकरणों में, सिग्नल अखंडता महत्वपूर्ण है क्योंकि यह सीधे निगरानी, ​​निदान और नियंत्रण की सटीकता से संबंधित है। PCBA की डिज़ाइन गुणवत्ता मानव सूचना डेटा के सटीक प्रसंस्करण को सक्षम करते हुए, इन उपकरणों के अंतिम प्रदर्शन को निर्धारित करेगी।

Ii। चिकित्सा उपकरणों के लिए सिग्नल अखंडता डिजाइन में पीसीबीए द्वारा सामना की गई चुनौतियां

विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई)
चिकित्सा उपकरण अक्सर उच्च-हस्तक्षेप वातावरण में संचालित होते हैं, आसपास के इलेक्ट्रॉनिक उपकरणों से विद्युत चुम्बकीय हस्तक्षेप के लिए अतिसंवेदनशील होते हैं। विशेष रूप से उच्च सिग्नल आवृत्तियों पर, ईएमआई और आरएफआई सिग्नल विरूपण या यहां तक ​​कि उपकरण की खराबी का कारण बन सकता है। Tecoo PCBA डिज़ाइन में परिरक्षण परतों को शामिल करके, सिग्नल और पावर लेयर्स को अलग करने और महत्वपूर्ण सर्किट नोड्स में फ़िल्टरिंग कैपेसिटर और इंडक्टर्स को जोड़कर, प्रभावी रूप से संकेतों पर बाहरी हस्तक्षेप के प्रभाव को कम करके इसे संबोधित करता है।

उच्च-सटीक घड़ी और सिंक्रनाइज़ेशन आवश्यकताएं
चिकित्सा उपकरणों में डेटा प्रोसेसिंग की गति की बढ़ती मांग का मतलब है कि सिग्नल ट्रांसमिशन में देरी और घबराना समय मिसलिग्न्मेंट का कारण बन सकता है, जिससे डिवाइस सटीकता को प्रभावित किया जा सकता है। उच्च-सटीक सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए, Tecoo कम-शोर, उच्च-सटीक क्रिस्टल ऑसिलेटर का चयन करता है, सिग्नल स्थिरता और सिंक्रनाइज़ेशन को बढ़ाता है।

तापमान परिवर्तन के कारण सिग्नल अस्थिरता
जटिल चिकित्सा उपकरणों में, तापमान भिन्नताएं पीसीबीए पर सिग्नल ट्रांसमिशन विरूपण का कारण बन सकती हैं, विशेष रूप से मॉड्यूल में उच्च आवृत्ति संकेतों की आवश्यकता होती है। Tecoo उच्च तापमान-प्रतिरोधी सामग्री का उपयोग करता है और चिकित्सा उपकरणों की पर्यावरणीय आवश्यकताओं को पूरा करने और स्थिर सिग्नल ट्रांसमिशन को बनाए रखने के लिए अच्छी तरह से हवादार पीसीबी संरचनाओं का उपयोग करता है।

लंबी दूरी और बहु-पथ सिग्नल ट्रांसमिशन की जरूरत है
कुछ चिकित्सा उपकरणों को क्रॉस-मॉड्यूल डेटा ट्रांसमिशन की आवश्यकता होती है, जिससे दूरी पर और कई रास्तों के माध्यम से सिग्नल क्षीणन और विरूपण हो सकता है। इसे संबोधित करने के लिए, Tecoo ध्यान से डिजाइन में संकेतों को रूट करता है, सबसे कम और सीधे रास्तों का उपयोग करके, और हस्तक्षेप और क्षीणन को कम करने के लिए अंतर सिग्नलिंग को नियोजित करता है।

Iii। PCBA सिग्नल अखंडता को बढ़ाना

अनुकूलन स्टैक-अप संरचना डिजाइन
Tecoo PCBA डिजाइन में एक बहु-परत स्टैक-अप संरचना को अपनाता है, रणनीतिक रूप से आपसी हस्तक्षेप को कम करने के लिए सिग्नल और जमीन परतों की व्यवस्था करता है। विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए परिरक्षण परतों को जोड़कर और सिग्नल परत से सटे जमीन की परत को संकेतों के लिए एक वापसी पथ बनाने के लिए, Tecoo स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है।

विभेदक सिग्नल ट्रांसमिशन का उपयोग करना
विभेदक सिग्नलिंग, उच्च-सटीक उपकरणों में एक सामान्य ट्रांसमिशन विधि, शोर हस्तक्षेप को दबाने के लिए दो कंडक्टरों के माध्यम से विपरीत संकेतों को प्रसारित करना शामिल है। Tecoo का डिज़ाइन उच्च-आवृत्ति अंतर सिग्नल ट्रांसमिशन को शामिल करता है, जो चिकित्सा उपकरणों में PCBA की एंटी-इंटरफेरेंस क्षमता को काफी बढ़ाता है।

सख्त घड़ी संकेत प्रबंधन
मेडिकल पीसीबीए की घड़ी डिजाइन में, Tecoo सबसे कम संभव घड़ी सिग्नल पथ सुनिश्चित करता है और सिग्नल सटीकता पर घड़ी घबराने के प्रभाव को कम करने के लिए उच्च गति सिग्नल लाइनों या उच्च-वोल्टेज क्षेत्रों के माध्यम से इसे रूट करने से बचता है। यह प्रबंधन दृष्टिकोण महत्वपूर्ण डेटा के सटीक प्रसारण की गारंटी देता है, चिकित्सा उपकरणों की उच्च-सटीक मांगों को पूरा करता है।

बिजली परत वितरण और फ़िल्टरिंग डिजाइन
पावर शोर सिग्नल विकृति का कारण बन सकता है, सिग्नल अखंडता को प्रभावित कर सकता है। Tecoo पृथक पावर लेयर डिस्ट्रीब्यूशन डिज़ाइन को नियोजित करता है और पावर शोर को सिग्नल लेयर तक पहुंचाने से रोकने के लिए फ़िल्टरिंग कैपेसिटर को शामिल करता है, जिससे सिग्नल की गुणवत्ता में सुधार होता है।

चिकित्सा उपकरणों में पीसीबीए की संकेत अखंडता महत्वपूर्ण है। Tecoo में, उत्पादों को चिकित्सा उपकरणों की उच्च परिशुद्धता और उच्च-स्थिरता आवश्यकताओं को पूरा करने के लिए कठोर सिग्नल अखंडता परीक्षण किया जाता है। तापमान, आर्द्रता और विद्युत तनाव परीक्षण के माध्यम से, Tecoo विभिन्न कार्य वातावरण में PCBA प्रदर्शन की स्थिरता सुनिश्चित करता है, उच्च गुणवत्ता वाले, उच्च-विश्वसनीयता PCBA समाधान के साथ ग्राहकों को प्रदान करने के लिए प्रतिबद्ध है जो चिकित्सा उपकरणों को सटीक और स्थायित्व में उद्योग के मानकों को पूरा करने में मदद करता है।
