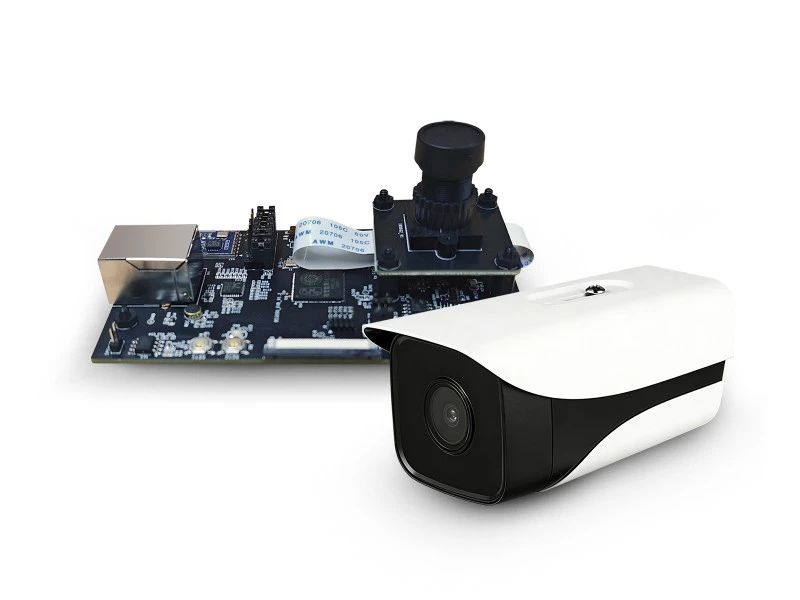

PoE कैमरा पीसीबी डिज़ाइन गाइड

कार्यकारी सारांश

PoE कैमरा पीसीबी डिज़ाइन के लिए बिजली वितरण, सिग्नल अखंडता, थर्मल प्रबंधन और विद्युत चुम्बकीय संगतता पर सख्त इंजीनियरिंग नियंत्रण की आवश्यकता होती है। IEEE 802.3af 15.4W तक प्रदान करता है, IEEE 802.3at 30W तक प्रदान करता है, और IEEE 802.3bt उच्च क्षमता वाले AI निगरानी कैमरों के लिए 90W तक प्रदान करता है। एक PoE कैमरा पीसीबी को स्थिर 44V-57V ऑपरेटिंग वोल्टेज बनाए रखते हुए एकल RJ45 इंटरफ़ेस के माध्यम से ईथरनेट डेटा ट्रांसमिशन और DC पावर डिलीवरी को एकीकृत करना होगा। उचित रूप से डिज़ाइन किया गया PoE PCB गैर-अनुकूलित लेआउट की तुलना में फ़ील्ड विफलता दर को 50% से अधिक कम कर देता है।

सुरक्षा कैमरा निर्माताइंस्टॉलेशन को आसान बनाने और केबलिंग लागत को 40% तक कम करने के लिए PoE आर्किटेक्चर का उपयोग करें। औद्योगिक PoE कैमरा डिज़ाइन आमतौर पर सिग्नल अखंडता और थर्मल स्थिरता सुनिश्चित करने के लिए 4-परत से 8-परत PCB का उपयोग करते हैं। एआई-संचालित निगरानी कैमरे अकेले प्रोसेसर से 5W-12W गर्मी उत्पन्न करते हैं, जिसके लिए थर्मल विअस, कॉपर डालना और गर्मी अपव्यय अनुकूलन की आवश्यकता होती है।
यह मार्गदर्शिका मानकों, पावर आर्किटेक्चर, लेआउट नियमों, थर्मल नियंत्रण, विनिर्माण बाधाओं, विफलता मोड और लागत संरचना से PoE कैमरा पीसीबी डिज़ाइन की व्याख्या करती है। यह मार्गदर्शिका वास्तविक -विश्व औद्योगिक मामले भी प्रदान करती है, जिसमें दिखाया गया है कि कैसे पीसीबी डिज़ाइन निर्णय वैश्विक सुरक्षा कैमरे की तैनाती में विश्वसनीयता, छवि गुणवत्ता और दीर्घकालिक रखरखाव लागत को सीधे प्रभावित करते हैं।





PoE मानक और विद्युत वास्तुकला

PoE तकनीक को IEEE ईथरनेट पावर मानकों द्वारा परिभाषित किया गया है जो वोल्टेज और पावर सीमा निर्धारित करते हैं।



IEEE 802.3af कम क्षमता वाले कैमरों के लिए प्रति पोर्ट 15.4W अधिकतम शक्ति प्रदान करता है।
IEEE 802.3at PTZ और IR कैमरों के लिए बिजली वितरण को 30W तक बढ़ाता है।
IEEE 802.3bt टाइप 3 AI सक्षम कैमरों के लिए 60W पावर प्रदान करता है।
IEEE 802.3bt टाइप 4 मल्टी-सेंसर निगरानी प्रणालियों के लिए 90W पावर प्रदान करता है।

PoE प्रणालियाँ मानक मुड़ी हुई -जोड़ी ईथरनेट केबलों के माध्यम से बिजली संचारित करती हैं।
PoE सिस्टम सामान्य परिस्थितियों में 44V से 57V DC इनपुट वोल्टेज रेंज के भीतर काम करते हैं।
PoE पावर्ड डिवाइसेस (PD) को पावर सोर्सिंग इक्विपमेंट (PSE) के साथ बिजली आवंटन पर बातचीत करनी चाहिए।



इंजीनियरिंग हकीकत

एक सामान्य 4MP आईपी कैमरा दिन के संचालन के दौरान 4W-8W की खपत करता है।
एक पीटीजेड सुरक्षा कैमरा मोटर सक्रियण चक्र के दौरान 15W-25W की खपत करता है।
अनुमान कार्यभार के आधार पर एक AI निगरानी कैमरा 12W-30W की खपत करता है।



केस स्टडी

एक यूरोपीय स्मार्ट सिटी परियोजना ने IEEE 802.3at बुनियादी ढांचे का उपयोग करके 3,200 PoE कैमरे तैनात किए।
पीडी पावर रूपांतरण चरणों को फिर से डिज़ाइन करने के बाद इंजीनियरिंग टीम ने पावर से संबंधित विफलताओं को 47% तक कम कर दिया।



PoE पावर सर्किट डिजाइन और सुरक्षा रणनीति

PoE पावर सर्किट निगरानी प्रणालियों की दीर्घकालिक स्थिरता और सुरक्षा निर्धारित करते हैं।

एक PoE कैमरा पीसीबी आने वाली ईथरनेट पावर को परिवर्तित करने के लिए ब्रिज रेक्टिफायर का उपयोग करता है।
एक PoE कैमरा पीसीबी डेटा और पावर डोमेन को अलग करने के लिए आइसोलेशन ट्रांसफार्मर का उपयोग करता है।
एक PoE कैमरा पीसीबी 12V, 5V और 3.3V रेल उत्पन्न करने के लिए DC/DC कनवर्टर्स का उपयोग करता है।



विद्युत सुरक्षा आवश्यकताएँ

एक PoE इनपुट चरण को 100V से ऊपर के सर्ज वोल्टेज का सामना करना होगा।
PoE सुरक्षा सर्किट में ESD दमन के लिए TVS डायोड शामिल होना चाहिए।
PoE सिस्टम में ओवरकरंट सुरक्षा के लिए रीसेट करने योग्य फ़्यूज़ (PTC) शामिल होना चाहिए।



दक्षता आवश्यकताएँ

उच्च गुणवत्ता वाला PoE पावर डिज़ाइन 88%-92% रूपांतरण दक्षता प्राप्त करता है।
खराब डिज़ाइन वाला PoE पावर सर्किट आमतौर पर गर्मी के रूप में 15% -25% ऊर्जा खो देता है।



केस स्टडी

दक्षिण पूर्व एशिया में एक निगरानी निर्माता ने कम दक्षता वाले डीसी/डीसी मॉड्यूल को बदलने के बाद सिस्टम स्थिरता में 60% सुधार किया।
रीडिज़ाइन ने पूर्ण लोड स्थितियों के तहत पीसीबी ऑपरेटिंग तापमान को 8 डिग्री तक कम कर दिया।



पीसीबी लेआउट, सिग्नल इंटीग्रिटी और ईएमआई नियंत्रण

पीसीबी लेआउट यह निर्धारित करता है कि कैमरा स्थिर वीडियो या शोर वाली छवियां बनाता है या नहीं।

ईथरनेट डिफरेंशियल जोड़े को 100Ω नियंत्रित प्रतिबाधा रूटिंग की आवश्यकता होती है।
डीडीआर मेमोरी इंटरफेस को ±5 मिलिटरेंस के भीतर लंबाई मिलान की आवश्यकता होती है।
छवि सेंसर इंटरफेस के लिए कम शोर वाले ग्राउंड रेफरेंस प्लेन की आवश्यकता होती है।



ईएमआई डिज़ाइन आवश्यकताएँ

एक PoE कैमरा पीसीबी को पावर और सिग्नल परतों के बीच स्विचिंग शोर युग्मन को कम करना चाहिए।
एक PoE कैमरा पीसीबी को एनालॉग और डिजिटल ग्राउंड डोमेन को अलग करना होगा।
ईएमआई विकिरण को कम करने के लिए एक पीओई कैमरा पीसीबी को निरंतर ग्राउंड प्लेन का उपयोग करना चाहिए।



इंजीनियरिंग मामला

बाहरी वातावरण में छवि विरूपण के कारण एक कैमरा निर्माता को 12% विफलता दर का अनुभव हुआ।
इंजीनियरिंग टीम ने मूल कारण के रूप में पावर से {{1} सिग्नल कपलिंग की पहचान की।
खंडित ग्राउंडिंग को लागू करने के बाद पुन: डिज़ाइन किए गए पीसीबी ने ईएमआई शोर को 70% कम कर दिया।





PoE कैमरा पीसीबी डिज़ाइन में थर्मल प्रबंधन

थर्मल प्रबंधन सीधे कैमरे के जीवनकाल और स्थिरता को प्रभावित करता है।

AI प्रोसेसर 5W-12W निरंतर गर्मी उत्पन्न करते हैं।
आईआर एलईडी मॉड्यूल रात के संचालन चक्र के दौरान चरम गर्मी उत्पन्न करते हैं।
PoE DC/DC कन्वर्टर्स ऊर्जा रूपांतरण के दौरान 10%-15% ताप हानि उत्पन्न करते हैं।



थर्मल डिज़ाइन तकनीकें

थर्मल विअस घटकों से पीसीबी ग्राउंड प्लेन तक गर्मी हस्तांतरण में सुधार करता है।
कॉपर डालने से मल्टीलेयर पीसीबी में थर्मल अपव्यय दक्षता बढ़ जाती है।
एल्युमीनियम हीट सिंक पीक जंक्शन तापमान को 15 डिग्री तक कम कर देते हैं।



केस स्टडी

मध्य पूर्वी वातावरण में तैनात एक 4K AI कैमरे को ओवरहीटिंग शटडाउन का अनुभव हुआ।
इंजीनियरिंग टीम ने तांबे को गाढ़ा करने की शुरुआत की और थर्मल प्रतिरोध को 28% तक कम कर दिया।
बेहतर डिज़ाइन ने ग्रीष्मकालीन ऑपरेशन के दौरान थर्मल शटडाउन की घटनाओं को समाप्त कर दिया।



विनिर्माण चुनौतियाँ और एसएमटी असेंबली

PoE कैमरा PCBA निर्माण के लिए उच्च परिशुद्धता SMT प्रक्रियाओं की आवश्यकता होती है।

छिपे हुए सोल्डर जोड़ों के कारण बीजीए घटकों को एक्स-रे निरीक्षण की आवश्यकता होती है।
क्यूएफएन पैकेजों को सटीक रिफ्लो तापमान नियंत्रण की आवश्यकता होती है।
नमी के प्रति संवेदनशील उपकरणों को एसएमटी असेंबली से पहले प्री-बेकिंग की आवश्यकता होती है।



दोष विश्लेषण

सोल्डर ब्रिजिंग उच्च घनत्व वाले PoE लेआउट में शॉर्ट सर्किट का कारण बनता है।
अपर्याप्त सोल्डर पेस्ट के कारण ईथरनेट सर्किट में रुक-रुक कर सिग्नल विफलता होती है।
बड़े पैमाने पर उत्पादन में गलत संरेखित घटक उपज दर को 3% -8% तक कम कर देते हैं।



विनिर्माण मामला

एक वैश्विक ईएमएस फैक्ट्री ने स्टैंसिल मोटाई और रिफ्लो प्रोफाइल नियंत्रण को अनुकूलित करने के बाद उपज में 92% से 97% तक सुधार किया।
स्वचालित एक्स-रे निरीक्षण शुरू करने के बाद कारखाने ने बीजीए दोष दर को 45% तक कम कर दिया।



विश्वसनीयता इंजीनियरिंग और फील्ड प्रदर्शन

विश्वसनीयता निगरानी प्रणालियों में स्वामित्व की दीर्घकालिक लागत निर्धारित करती है।

औद्योगिक PoE कैमरे -40 डिग्री और 85 डिग्री के बीच काम करते हैं।
वाणिज्यिक PoE कैमरे -10 डिग्री और 50 डिग्री के बीच काम करते हैं।
उपभोक्ता PoE कैमरे आमतौर पर 0 डिग्री और 40 डिग्री के बीच काम करते हैं।



विफलता तंत्र

PoE की भारी क्षति के कारण 30%-40% आउटडोर कैमरा विफलता होती है।
थर्मल साइक्लिंग से आईआर एलईडी मॉड्यूल में सोल्डर थकान होती है।
नमी के प्रवेश से कनेक्टर इंटरफ़ेस में क्षरण होता है।



केस स्टडी

एक यूरोपीय परिवहन परियोजना ने राजमार्गों पर 5,000 कैमरे तैनात किए।
रखरखाव टीम ने वृद्धि की घटनाओं को प्राथमिक विफलता कारण के रूप में पहचाना।
उन्नत डिज़ाइन ने सर्ज प्रोटेक्शन रेटिंग को 4kV से बढ़ाकर 8kV कर दिया और विफलता दर को 52% तक कम कर दिया।



निष्कर्ष

पीओई कैमरा पीसीबी डिज़ाइन एक बहु-विषयक इंजीनियरिंग कार्य है जो पावर इलेक्ट्रॉनिक्स, उच्च गति डिजिटल डिज़ाइन, थर्मल इंजीनियरिंग और विनिर्माण अनुकूलन को एकीकृत करता है। एक सफल PoE PCB डिज़ाइन फ़ील्ड विफलता दर को कम करता है, छवि गुणवत्ता में सुधार करता है, और निगरानी प्रणालियों में दीर्घकालिक तैनाती स्थिरता को बढ़ाता है। औद्योगिक ग्रेड PoE कैमरा डिज़ाइन लगातार विश्वसनीयता मेट्रिक्स में 40% से अधिक उपभोक्ता ग्रेड डिज़ाइन से बेहतर प्रदर्शन करते हैं।



अक्सर पूछे जाने वाले प्रश्न

1. PoE कैमरा पीसीबी डिज़ाइन में सबसे महत्वपूर्ण कारक क्या है?
PoE कैमरा पीसीबी डिज़ाइन में सिग्नल अखंडता और पावर स्थिरता सबसे महत्वपूर्ण कारक हैं।



2. PoE कैमरों को आइसोलेशन ट्रांसफार्मर की आवश्यकता क्यों होती है?
PoE कैमरों को पावर और डेटा डोमेन को सुरक्षित रूप से अलग करने के लिए आइसोलेशन ट्रांसफार्मर की आवश्यकता होती है।



3. विशिष्ट PoE वोल्टेज रेंज क्या है?
PoE सिस्टम आमतौर पर 44V और 57V DC के बीच काम करते हैं।



4. AI कैमरों को उच्च PoE पावर की आवश्यकता क्यों होती है?
प्रोसेसर और अनुमान कार्यभार के कारण एआई कैमरों को उच्च शक्ति की आवश्यकता होती है।



5. अधिकांश PoE कैमरा विफलताओं का क्या कारण है?
अधिकांश PoE कैमरा विफलताएँ भारी क्षति और बिजली अस्थिरता के कारण होती हैं।



6. आमतौर पर कौन सी पीसीबी परतें उपयोग की जाती हैं?
अधिकांश PoE कैमरा पीसीबी 4-लेयर से 8-लेयर संरचनाओं का उपयोग करते हैं।



7. थर्मल डिज़ाइन क्यों महत्वपूर्ण है?
थर्मल डिज़ाइन ज़्यादा गरम होने से बचाता है और उत्पाद का जीवनकाल बढ़ाता है।



8. ईथरनेट डिज़ाइन में नियंत्रित प्रतिबाधा क्या है?
नियंत्रित प्रतिबाधा स्थिर उच्च गति डेटा ट्रांसमिशन सुनिश्चित करती है।



9. किन निरीक्षण विधियों की आवश्यकता है?
एसपीआई, एओआई, और एक्स-रे निरीक्षणPoE कैमरा उत्पादन में आवश्यक हैं।



10. PoE कैमरों के लिए विशिष्ट MTBF क्या है?
औद्योगिक PoE कैमरे आमतौर पर 50,000 घंटे से ऊपर MTBF को लक्षित करते हैं।
